摘要： 本文旨在探討二氧化碳熱泵系統特點及銅管焊接技術 ，以及壓力變送器在熱泵系統中的應用及焊接注意事項。首先介紹了二氧化碳熱泵系統的工作原理、管道銅管焊接技術、壓力變送器的應用。最后通過管路焊接異常案例分享及機理分析，使讀者對二氧化碳熱泵系統管道焊接要求的復雜性更加深入理解，減少人為操作帶來的質量隱患，促進如二氧化碳熱泵這樣環保節能的制冷設備更多更好地服務千家萬戶。

  1. 引言

• 概述：

     熱泵是一種能夠?qū)崮軓囊粋€(gè)低溫區域轉移到一個高溫區域的裝置，類似于逆向的制冷循環。二氧化碳熱泵是采用“二氧化碳”作為介質的熱泵系統。

• 優點：

          ①環保：二氧化碳?xì)怏w取之不盡，且不會造成環境污染。

          ②高效能：CO2熱泵能夠在相對較低的溫度下運行，同時也具有較高的熱效率，所以適用于多種應用。

          ③多功能性：根據需要，既可制熱也可用于冷卻。

          ④能源節約： 利用外部環境的低溫?zé)崃縼硖峁┘訜幔谀茉垂?jié)約方面具有潛力。

• 局限：

      二氧化碳熱泵因其臨界溫度較低和臨界壓力較高的特性，因而對材料選用、密封及連接等方面的要求就很高，隨之而來其制造成本也較高。 目前世界范圍內各個國家對于綠色生態環保越來越重視以及科學技術的快速發展，相信以上這些問題很快會得到解決。

2. 二氧化碳熱泵的工作原理

圖1 二氧化碳熱泵示意圖

它的工作原理類似于傳統的熱泵系統，但使用二氧化碳作為介質可以具有一些特殊的優勢。

• 壓縮：系統開始時，液態或氣態的二氧化碳被抽取到壓縮機中。在這個過程中，二氧化碳從低壓態轉換成高壓態，釋放熱量。

• 冷凝：高壓態的二氧化碳?xì)怏w進入冷凝器，通過與外部空氣或水接觸，釋放熱量并冷卻，使其變成高壓液體。

• 膨脹閥：高壓液體二氧化碳通過進入膨脹閥節流，降低壓力，導致部分液體揮發成氣體，從而使溫度下降。

• 蒸發：當?shù)蛪簯B(tài)的二氧化碳?xì)怏w在這里與外部環境交換熱量，吸收熱量并從外部環境吸熱，這時二氧化碳?xì)怏w轉化為低溫、低壓的液體。

   通過循環這些步驟，二氧化碳熱泵系統能夠從低溫環境中吸收熱量，通過壓縮和冷凝的過程升高溫度，然后釋放熱量到高溫環境中。這使得二氧化碳熱泵可以用于供暖、制冷以及熱水等。

3． 二氧化碳熱泵銅管管路焊接的要求

二氧化碳熱泵系統通常使用銅管（導熱性能和耐腐蝕性能俱佳）作為熱交換器和管路的材料。以下是二氧化碳熱泵銅管管路焊接的一些常見要求和注意事項：

• 安全操作：在進行焊接前，確保你已經穿戴好適當?shù)膫€(gè)人防護裝備，如焊接面罩、手套、防火服等，以防止受傷和避免火災。

• 管道預備：確保要焊接的銅管外表干凈，沒有污垢、油脂或氧化物。

• 焊接設備：使用適合焊接銅管的焊接設備和材料，如銀焊劑。確保設備正常工作，焊槍和火焰能夠穩定地工作。

l適當?shù)暮附蛹夹g(shù)：選擇適當?shù)暮附蛹夹g(shù)，常見的有火焰焊接、TIG焊接等。

• 預熱：在開始焊接前，通常需要對管道進行預熱，以減少熱應力和冷凝物的產生。確保預熱溫度適當，但不要過度加熱，以免損壞銅管。

• 焊接溫度和時間控制：控制好焊接的溫度和時間，避免過度加熱或過長時間的焊接，以免影響銅管的性能。

• 焊接技巧：保持的焊接速度，力度均勻，務使焊縫均勻、牢固。

• 冷卻和清潔：焊接完成后，讓焊縫自然冷卻，避免突然冷卻導致應力集中。然后，使用適當?shù)那鍧崉┣鍧嵑附訁^(qū)域，以去除焊渣和氧化物。

• 檢查和測試：如果可能，進行壓力測試以確保管道系統的密封性。

• 遵循規范和標準：根據所在地區的相關規范和標準執行焊接操作，以確保工作符合法規和安全要求。

      請注意：二氧化碳熱泵銅管管路的焊接，需要確保焊接質量和系統性能，最好請專業焊接人員進行操作，最佳實踐是根據具體的應用要求和相關標準來進行焊接操作。一旦發生焊接質量問題，對后續的問題排查及故障處理都會帶來很大有麻煩，處理起來難度很大。往往會造成材料報廢，工期延誤等嚴重后果。

4． 熱泵系統管路焊接完成后進行加壓，抽負壓的重要意義

    熱泵系統管路焊接完成后進行加壓和抽負壓的目的是為了檢測管道系統的密封性能和穩定性。這個過程可以幫助確保系統在正式運行之前沒有任何泄漏或其他問題，具體如下：

• 需要抽調內部的其余氣體，為向系統內加注“制冷劑”做準備。

• 排除空氣和雜質： 將殘留在熱泵系統內部的“不凝性”氣體抽出，例如，空氣，潤滑油蒸汽等，這些不隨制冷劑一起冷凝，所以需要對系統進行真空和干燥處理。

• 檢測泄漏： 可以對系統進行真空撿漏，以負壓形式檢查系統的真空狀態，若規定時間沒有達到規定的負壓值，就需要查找系統的“漏氣口”位置，并進行修復。

總之，加壓和抽負壓是熱泵系統安裝完成后，確保系統正常運行的關鍵步驟之一。

5． 二氧化碳熱泵系統使用壓力變送器的重要作用。

在二氧化碳熱泵系統中，壓力變送器起著重要作用，其主要功能是測量和監控系統中的壓力變化，并將測量到的壓力信號轉換為成電信號，以便系統可以進行相應的控制和調節。其作用包括：

• 壓力監測： 壓力變送器可以測量二氧化碳熱泵系統中不同部分的壓力，如壓縮機、膨脹閥等。通過監測這些壓力變化，系統可以了解到介質在不同狀態下的壓力情況，從而更好地控制系統的運行。

• 安全控制：當壓力超出安全范圍時，系統可以通過接收到的信號采取相應的措施，如停止壓縮機運行，以避免系統損壞或危險情況的發生。

• 性能優化：實時監測壓力變化，從而優化系統的運行性能。例如，在不同的負荷條件下，系統可以根據壓力變送器提供的信息調整壓縮機的工作速度或膨脹閥的開度，以達到更高的效率和能源利用率。

• 反饋控制： 壓力變送器提供的信號可以作為反饋，用于系統控制算法的調節。系統可以根據壓力變送器的信號來動態地調整工作參數，以保持穩定的運行狀態。

 總之，壓力變送器在二氧化碳熱泵系統中起著監測、安全控制和性能優化的重要作用，有助于確保系統穩定運行并提高能效。

6． 二氧化碳熱泵系統用的壓力變送器在管路焊接過程中的注意事項。

      在二氧化碳熱泵系統中使用的壓力變送器在管路焊接過程中需要注意一些重要事項，以確保系統的安全性和性能。

以下是一些建議：

• 保護壓力變送器： 在進行管路焊接之前，務必將壓力變送器從管道中拆下，并在安全的地方進行保護。焊接過程中的高溫和火焰可能對變送器的部件造成損害。

• 避免直接熱源： 確保焊接火焰或其他熱源不直接照射到壓力變送器，以防止其過熱或損壞?？梢允褂媚透邷夭牧线M(jìn)行遮擋。

• 防止振動和沖擊： 在焊接過程中，避免對壓力變送器施加任何不必要的振動或沖擊，以防止機械損壞或松動。

• 電氣隔離： 如果可能，拆下壓力變送器上的電纜連接，并確保電纜端子得到適當?shù)母綦x，以防止電氣部分受到損害。

• 避免金屬顆粒和灰塵： 焊接過程會產生金屬顆粒和灰塵，這些顆?？赡苓M(jìn)入壓力變送器內部并影響其正常運行?？梢栽诤附痈浇褂眠m當?shù)钠琳蟻碜柚惯@些顆粒的進入。

• 防止液體侵入： 避免讓焊接過程中產生的液體進入壓力變送器內部，因?yàn)橐后w可能對電子元件造成損害。

• 檢查密封： 安裝前，應確保其密封件和連接部位沒有受到損壞，并且在連接時使用適當?shù)拿芊獠牧稀?/p>

• 焊接技術： 使用適當?shù)暮附蛹夹g(shù)和方法，以最大程度地減少對周圍環境和設備的影響?？梢钥紤]使用局部焊接來降低熱影響區域。

焊接壓力變送器時，必須采取有效的降溫措施，使變送器本體殼體根部溫度不能超過115℃，“裹濕毛巾”是其中一例，還有其他方法，例如使用循環水冷卻（需配合相應的工裝夾具）等等。

• 測試和校準： 在焊接完成后，重新安裝壓力變送器并進行測試和校準，以確保其性能和精度不受影響。

• 遵循制造商建議： 應始終遵循壓力變送器制造商提供的指南和建議，以確保在焊接過程中采取適當?shù)谋Ｗo(hù)措施。

請注意，這些建議僅供參考。在進行焊接操作之前，務必查閱相關的設備文檔和制造商指南，以確保采取適當?shù)拇胧┍Ｗo(hù)壓力變送器和系統。

7. 二氧化碳熱泵系統中使用的壓力變送器在管路焊接應用示例

圖2   二氧化碳?xì)夤奚系膲毫χ甘颈恚ǘ趸嫉睦涿酱枮?/span>R-744）

a管道焊接過程之加熱熔焊過程

b焊接過程中用“濕毛巾”對焊接部位進行降溫

c管道安裝壓力變送器前，用濕毛巾對其進行包裹，防止焊接過程中局部高溫?fù)p壞密封部件

d壓力變送器焊接安裝在管道中的過程（濕布浸水包裹）

圖3  焊接過程圖示

8. 壓力變送器焊接失效分析案例與機理分析

 有了前面介紹，相信大家對二氧化碳熱泵系統整個運作應該有了一定程度的了解。但在實踐過程中，受限于作業環境、焊接設備、作業方法、工人技能差異等因素，難免還會出現一些意外狀況。為了說明銅管路系統焊接技術的復雜性，特將過去遇到的一次管路焊接不良引起系統報警故障作為實例進行說明。

圖4 CS-PT1350

上圖所示的這款產品CS-PT1350是我們西安中星測控有限公司開發的一款非常成熟的面向空調制冷領域的壓力變送器。它采用國際先進的壓力傳感器和高性能調理芯片，4～20 mA電流輸出，信號輸出與壓力成比例。它具有高過載、寬溫度范圍、過壓及反向電壓保護、抗電磁兼容、抗振動和沖擊等特點，在多聯機和二氧化碳熱泵領域得到廣泛大量應用，目前累計生產出貨數十萬臺以上。有次接到一個國外客戶反映，在現場焊接調試過程中有只產多產品在經過加壓、抽負壓后出現“泄漏“現象！并發送了現場”泄漏“故障照片見上圖。注。該顧客是我們的老用戶，之前已經購買過多批，且一直使用良好。

    接到顧客反映的問題后，我司售后、QA部門立即進行質量追溯，經查該批產品過程記錄正常，出貨前也經過100%泄漏測試合格。經過與顧客溝通，復原焊接調試的過程，顧客反映的情況是整個焊接過程工人按章操作，壓力變送器在焊接過程也采取了降溫措施，按照“5M1E“進行人、機、料、法、環、測進行排查無誤。我司在第一時間采取緊急調貨措施解決問題的同時，為了徹底查實故障原因，聯系顧客將”故障品“退回我司進行分析。

考慮到顧客是該機種的的老用戶，且在這之前一直使用良好，我們對該批產品從進料檢驗到出貨整個過程進行了嚴格的質量追溯，確保不放過任何一個可疑點，經過公司上下認真檢查，但未發現過程有任何不合規的的地方。

在收到故障件后，我司立即組織技術、質量、工藝骨干進行全面檢測分析，包括常溫、壓力過載測試、高低溫環境試驗、介質溫度變化測試等手段，結果也都正常，均未能復現顧客所反映的故障現象。

最后經與顧客再溝通后，根據顧客提供的現場安裝調試環境及方法，我司通過技術人員利用有限元仿真軟件模擬了焊接過程(下圖5)并在現實中重新搭建了一套一模一樣的“應用環境”，結果成功復原出了顧客現場當時焊接安裝的情景：當“焊接時間”與“降溫措施”分別出現人為異常“波動”時，隨之壓力變送器復現出了“泄漏”故障，見下圖6，該異?，F(xiàn)象同顧客反映的情況完全一致。

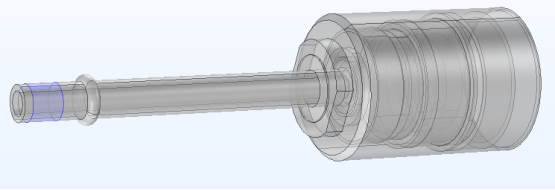

a CS-PT1350建模

b 焊接過程密封圈溫度場

圖5 有限元仿真模擬焊接溫度場

  最后將分析試驗的的情況向顧客進行反映后，顧客方面立即進行重新調查復盤，最終確認是其管路焊接過程工藝實施環節“失控”，經過校正，同批次顧客處剩余的全部5000只壓力變送器安裝調試未再發生泄漏事故，系統調試及最終顧客使用全部合格。

圖6 壓力變送器復現出“泄漏”現象

機理分析：

     壓力變送器產品設計之初，為防止出現泄漏，設計師在設計過程中對密封材料的尺寸、性能及產品結構都有嚴格的規定，從材料進廠到生產裝配、測試經過層層嚴格把關后才能交付顧客使用。而在這其中“關鍵”的橡膠密封圈材料根據不同的介質，對環境溫度有著嚴格的規定。當焊接時間超出規定要求，或管道焊接溫度傳導施加在壓力變送器殼體上，散熱條件不足以使熱量得到及時擴散，溫度持累積升高到超出密封圈正常允許溫度， 并在隨后的加壓、抽負壓過程中，使壓力變送器內部密封圈“密封功能”失效，導致“泄漏”情況發生。 對于制冷系統來說，“泄漏”是非常嚴重的質量事故，也正因?yàn)槿绱耍仨氝M(jìn)行“系統性”地防范，除了壓力變送器本身生產過程質量保證之外，制冷系統管道“焊接質量”就顯得非常重要！

本文旨在通過對二氧化碳熱泵系統及焊接應用的介紹及應用案例分享，希望對推廣環保節能的二氧化碳熱泵系統、提高大家對制冷系統銅管道焊接的了解，減少質量事故，避免不必要的損失，為我國制冷系統的設計、制造發展壯大，貢獻自己的一點微薄之力。
