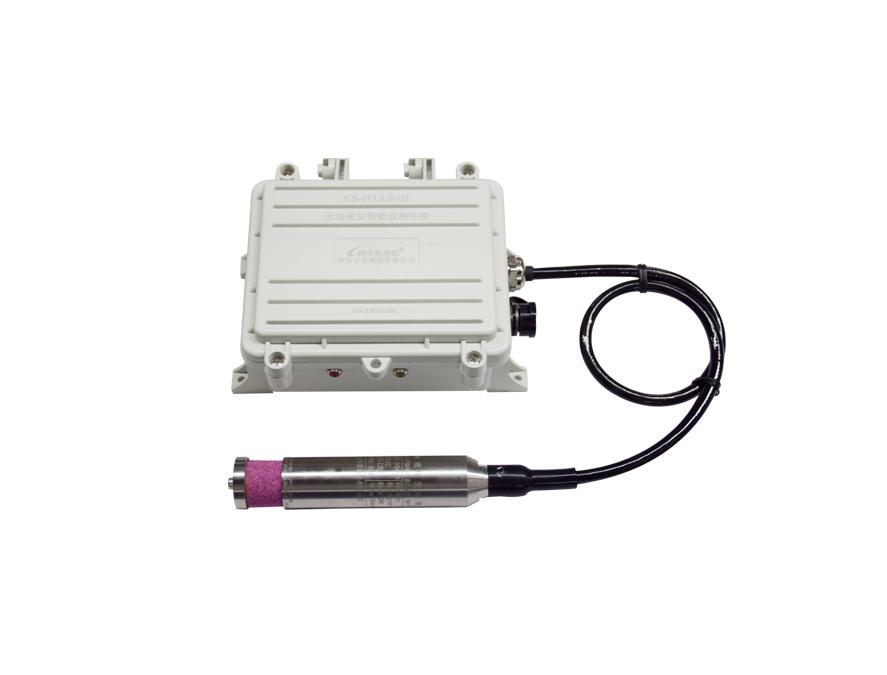

產品簡介

無線液位智能監測系統包括無線液位智能監測終端、投入式液位傳感器及其安裝配件，可用于監測水塔、水塘、水箱、油箱、立交橋下、下穿隧道等場合的液面高度。該系統可以實時監測液面的高度，并通過無線網絡將數據上報到管理平臺。當液面高度低于預先設置的報警下限或超過預先設置的報警上限時，實時發送報警信息至管理平臺。管理人員可及時獲取報警信息并處理險情，保障生命安全、降低財產損失。

無線液位智能監測系統可使用外部直流電源供電，也可以使用內部備用電池。當外部電源沒電時，自動切換到備用電池供電，方便用戶使用。

工作原理

無線液位智能監測系統中包含的投入式液位傳感器，是一種測量液位高度的壓力傳感器，基于所測液體靜壓力與該液體的高度成比例的原理，將靜壓力轉換為電信號，再經過溫度補償和線性修正，得到標準電信號。無線液位智能監測終端可定時采集投入式液位傳感器的標準電信號，并通過無線網絡傳回管理平臺。

無線液位智能監測系統按照采樣時間定時采集液面高度。當液面高度低于預先設置的報警下限或超過預先設置的報警上限時，實時發送報警信息至管理平臺；

當液面高度一直低于報警下限或超過報警上限時，基于功耗考慮，無線液位智能監測系統不會每次采集到液面高度低于報警下限或超過報警上限就發送報警信息。只有本次采集的液面高度與上一次采集的液面高度相比的波動，超過預先設置的波動閾值時，無線液位智能監測系統才會再次發送報警信號。

當報警狀態解除時，無線液位智能監測系統主動發送報警解除信號至管理平臺。

液位量程、采樣時間、定時上報時間、報警上報時間和報警閾值等參數均可根據用戶需求出廠配置。

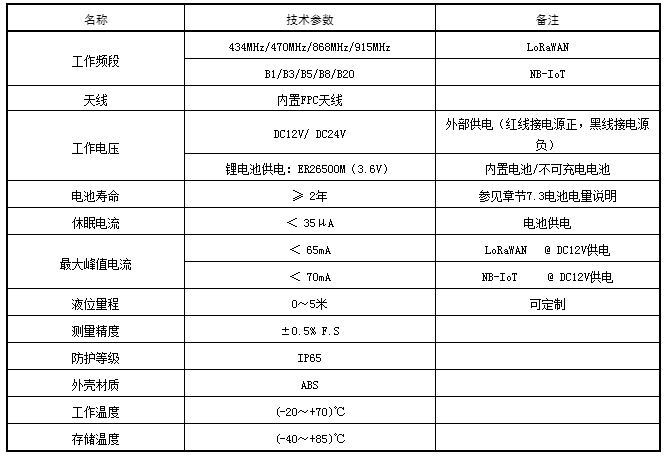

主要技術參數

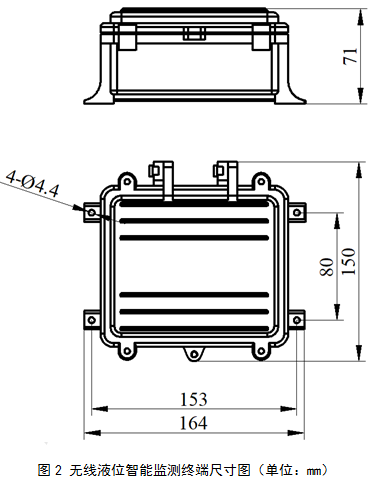

外形尺寸

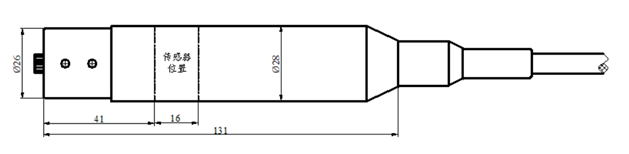

圖3.傳感器探頭尺寸圖（單位：mm）

4HY-133壓力變送器是采用陶瓷材料經特殊工藝精制而成的干式陶瓷壓阻壓力傳感器，陶瓷是一種公認的高彈性、抗腐蝕、抗磨損、抗沖擊和振動的材料。陶瓷的熱穩定特性及它的厚膜電阻可以使它的工作溫度范圍高達-40～135℃，而且具有測量的高精度、高穩定性。電氣絕緣程度>2kV，輸出信號強，長期穩定性好。高特性，低價格的陶瓷傳感器將是壓力傳感器的發展方向，在歐美國家有全面替代其它類型傳感器的趨勢，在中國也越來越多的用戶使用陶瓷傳感器替代擴散硅壓力傳感器。

HY-133干式陶瓷壓力傳感器被廣泛地應用在：過程控制、環境控制、液壓和氣動設備、伺服閥門和傳動、化學制品和化學工業及醫用儀表等眾多領域。它的尺寸小，直徑18mm，量程范圍1～500bar，價格低，被廣泛的應用在各種測量壓力的場合。

HY-133壓力變送器是采用陶瓷材料經特殊工藝精制而成的干式陶瓷壓阻壓力傳感器，陶瓷是一種公認的高彈性、抗腐蝕、抗磨損、抗沖擊和振動的材料。陶瓷的熱穩定特性及它的厚膜電阻可以使它的工作溫度范圍高達-40～135℃，而且具有測量的高精度、高穩定性。電氣絕緣程度>2kV，輸出信號強，長期穩定性好。高特性，低價格的陶瓷傳感器將是壓力傳感器的發展方向，在歐美國家有全面替代其它類型傳感器的趨勢，在中國也越來越多的用戶使用陶瓷傳感器替代擴散硅壓力傳感器。

HY-133干式陶瓷壓力傳感器被廣泛地應用在：過程控制、環境控制、液壓和氣動設備、伺服閥門和傳動、化學制品和化學工業及醫用儀表等眾多領域。它的尺寸小，直徑18mm，量程范圍1～500bar，價格低，被廣泛的應用在各種測量壓力的場合。
